SAWTOOTH GENERATOR



Bahan Presentasi Ini Dibuat Untuk Memenuhi
Tugas Mata Kuliah Elektronika


Dosen : Darwison, M.T


Oleh :
Roby Asriya
2110952009



Jurusan Teknik Elektro
Fakultas Teknik
Universitas Andalas
Padang
2022

Referensi :
  1. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”, Jilid 1, ISBN: 978-602-9081-10-7, CV Ferila, Padang
  2. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”,Jilid 2,  ISBN: 978-602-9081
  3. Robert L. Boylestad and Louis Nashelsky, Electronic Devices and Circuit Theory, Pearson, 2013
  4. Jimmie J. Cathey, Theory and Problems of Electronic Device and Circuit, McGraw Hill, 2002.
  5. Keith Brindley, Starting Electronics, Newness 3rd Edition, 2005
  6. Ian R. Sinclair and John Dunton, Practical Electronics Handbook, Newness, 2007.
  7. John M. Hughes, Practical Electronics: Components and Techniques, O’Reilly Media, 2016.

SAWTOOTH GENERATOR

  • Mengetahui apa itu Sawtooth Generator
  • Mengetahui fungsi dari Sawtooth Generator
Alat
  1. Baterai

    Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang digunakan untuk memberi daya pada perangkat listrik (sumber energi listrik).

    Spesifikasi dan Pinout Baterai

    • Input voltage: ac 100~240v / dc 10~30v
    • Output voltage: dc 1~35v
    • Max. Input current: dc 14a
    • Charging current: 0.1~10a
    • Discharging current: 0.1~1.0a
    • Balance current: 1.5a/cell max
    • Max. Discharging power: 15w
    • Max. Charging power: ac 100w / dc 250w
    • Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
    • Ukuran: 126x115x49mm
    • Berat: 460gr
 2. Osiloskop

Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.
Spesifikasi:

Pinout:

Keterangan:

3. DC Voltmeter
ampere meter analog
Dc Voltmeter
    merupakan Merupakan alat untuk mengukur tegangan pada suatu circuit. Dalam menggunakannya kita memparalelkan voltmeter dengan rangkaian yang ingin diukur besar tegangannya. Jika tegangan berupa tegangan DC maka pengalinya di set pada bagian DC, dan jika AC maka diset pada bagian AC. Hasil pada layar akan dikali dengan pengalinya terlebih dahulu, maka akan muncul nilai tegangan pada rangkaian

Spesifikasi:








Pinout:











4. Sumber tegangan AC (Signal Gnerator)


Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.
Spesifikasi
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%


 5. Signal Generator
Gambar 8

Signal Generator adalah alat ukur elektronik yang dapat membangkitkan gelombang dalam bentuk sinus, persegi empat dan bentuk gelombang lainnya sesuai dengan kebutuhan.


Bahan

1. Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R). Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.
Spesifikasi


2. kapasitor













Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

Spesifikasi



3.OP-AMP IC LM741
    Op-amp adalah satu dari salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Konfigurasi PIN LM741

Spesifikasi:


3. Dasar Teori [kembali]

Operational Amplifier
Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Op-Amp umumnya dikemas dalam bentuk IC, sebuah IC Op-Amp dapat terdiri dari hanya 1 (satu) rangkaian Op-Amp atau bisa juga terdiri dari beberapa rangkaian Op-Amp. Jumlah rangkaian Op-Amp dalam satu kemasan IC dapat dibedakan menjadi Single Op-Amp, dual Op-Amp dan Quad Op-Amp. Ada juga IC yang didalamnya terdapat rangkaian Op-Amp disamping rangkaian utama lainnya.

Sebuah rangkaian Op-Amp memiliki dua input (masukan) yaitu satu Input Inverting dan satu Input Non-inverting serta memiliki satu Output (keluaran). Sebuah Op-Amp juga memiliki dua koneksi catu daya yaitu satu untuk catu daya positif dan satu lagi untuk catu daya negatif. Bentuk Simbol Op-Amp adalah Segitiga dengan garis-garis Input, Output dan Catu dayanya seperti pada gambar dibawah ini. Salah satu tipe IC Op-Amp yang populer adalah IC741.

Sawtooth Generator

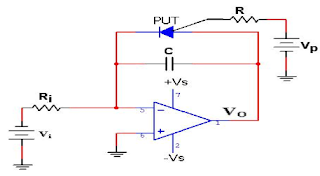

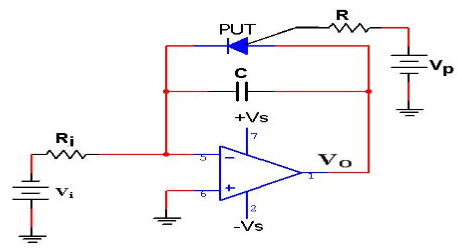

Rangkaian pembangkit gelombang gigigergaji (Sawtooth Generator) seperti gambar 9 jika –Vi maka akan menghasilkan gelombang output (Vo= Vp) gigigergaji positif seperti gambar 10.

Gambar 9

Gambar 10
dimana t=T dan Vo=Vp
atau


Cara menghitung nilai resistor:
Tabel warna

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak  = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.



  • Siapkan alat dan bahan ( sensor,  resistor, transistor, relay, buzzer ground, power supply, logicstate, led, baterai, voltmeter)
  • letakkan alat dan bahan sesuai keinginan
  • Sambung alat dan bahan
  • Jalankan rangkaian



Rangkaian sawtooth generator (generator gigi gergaji) yang dikendalikan PUT ditunjukkan pada gambar di bawah. Ketika daya pertama kali diterapkan, programmable transistor unijunction (PUT) mati. Kapasitor C mulai mengisi daya dan tegangan output naik. Ini berlanjut sampai tegangan output (yang juga merupakan tegangan anoda PUT) sekitar 0,7 V di atas input kontrol (tegangan gerbang). PUT diaktifkan. Kapasitor C dihubung singkat melalui PUT dan, oleh karena itu, kapasitor segera dikeluarkan melalui PUT. Tegangan output, yang sama dengan tegangan yang melintasi kapasitor, jatuh. Ketika arus melalui PUT jatuh di bawah IH induknya, arus akan padam dan siklus berulang. Ketika PUT mati, sekitar 1 V biasanya tertinggal pada kapasitor.










Datasheet PUT (2N6027) (klik disini)
Datasheet Resistor (klik disini)
Datasheet Kapasitor (klik disini)
Datasheet OP-AMP (klik disini)
Datasheet Baterai (klik disini)
Datasheet Dioda (klik disini)
